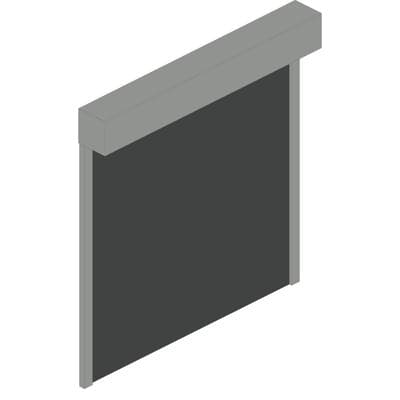

Porta a tenda flessibile Marc-Ok plus

APPLICAZIONE

Le porte tagliafuoco a cortina flessibile Marc-Ok plus sono progettate per separare le zone antincendio in conformità con le attuali norme di sicurezza antincendio all'interno e all'esterno degli edifici e sui percorsi dei sistemi di trasporto.

Grazie alla ridotta altezza dell'architrave necessaria per l'installazione, la tenda è ideale per le pareti divisorie di edifici, in particolare garage sotterranei e centri commerciali, dove ogni centimetro di spazio è importante e le dimensioni delle porte sono ridotte al minimo. Per gli ambienti esterni, è possibile montare la tenda su staffe distanziatrici per contrastare i ponti termici.

Le Marc-Ok plus sono chiusure flessibili per zone antincendio e, grazie alla loro classe di resistenza al fuoco molto elevata, possono essere utilizzate con successo come alternativa alla protezione antincendio passiva con condizioni di installazione più ampie. Possono anche essere installate in combinazione con una porta o una tapparella senza resistenza al fuoco.

DESCRIZIONE, COSTRUZIONE E CARATTERISTICHE DELLA PORTA

La porta a cortina tagliafuoco tipo Marc-Ok plus è costituita dai seguenti componenti: manto della tenda, guide, albero di avvolgimento, supporti dell'albero e azionamento tipo VIC. Il manto stesso è costituito da tre strati di tessuto multistrato per una porta di classe EI60 e da cinque per una porta di classe EI120. Il componente principale del tessuto multistrato del manto è la fibra di vetro rinforzata con filo d'acciaio. Il bordo superiore del manto è fissato all'albero di avvolgimento. Lungo il bordo inferiore del manto è presente una zavorra a cancello che ne consente la corretta tensione (assenza di grinze e corretto avvolgimento), fornendo un ulteriore irrigidimento. I supporti dell'albero di avvolgimento sono fissati all'involucro dell'edificio. L'albero di avvolgimento, insieme ai supporti, è alloggiato in una copertura. La copertura dell'albero è realizzata in lamiera d'acciaio zincata dello spessore di 0,7 - 1,0 mm. I bordi verticali dell'involucro sono dotati di guide, che vengono guidate in guide profilate. La sezione della guida è di 80 x 120 mm. La griglia di guida è realizzata in lamiera d'acciaio zincata di 0,7 mm di spessore. Le fasce di guida e di cassonetto possono essere realizzate in lamiera zincata nei tre colori base RAL 7035, 9002 e 9010. Sono disponibili anche finiture di colore diverso o in acciaio inox. Su richiesta, è possibile realizzare una variante a tenuta di fumo o collegare un'ampia gamma di apparecchiature elettriche come allarmi antincendio, monitoraggio della posizione della porta o controllo degli accessi. Una porta più piccola, al posto dell'azionamento elettrico e dei rilevatori collegati al sistema SAP, può essere dotata di uno sblocco termico a fusibile e di un sistema di sicurezza che, grazie alla molla di smorzamento della torsione, impedisce la caduta troppo repentina del manto per non costituire un rischio di lesioni.

Marc-Ok più

• estremamente leggero - spessore della guaina: 9 mm - 6 kg/m2 (EI60 / EW120).
• EW120), 18 mm - 9 kg/m2 - EI90 / EW120, EI120 / EW120,
• dimensioni delle porte: su misura per il cliente,
• dimensioni minime del cassonetto: 250 x 275 (EI60), 325 x 350 (EI120),
• montaggio facile e veloce della porta - sistema semplificato
• facilità di montaggio - un sistema semplificato di "scorrimento" e bloccaggio dell'albero riduce i tempi di montaggio fino al 25%,
• effetto cassonetto liscio - il cassonetto è a filo delle guide per EI60,
• tenda invisibile - tenda nascosta, non sporgente oltre il cassonetto,
• la categoria d'uso di base dichiarata è C0,
• la classe di vento di base dichiarata è la classe 1,
• garanzia standard di 2 anni,
• le soluzioni utilizzate nella porta sono brevettate.

PRINCIPI OPERATIVI

Nel caso delle porte a scorrimento elettrico, il telo viene avvolto su un albero e tenuto aperto da un freno o da un ingranaggio autobloccante.

In caso di segnale di pericolo di incendio, la tenda viene rilasciata e si porta in posizione di chiusura. Le porte a tenda Marc-Ok plus con larghezza e altezza non superiori a 2,5 m non richiedono un azionamento elettrico. La porta viene quindi azionata da un innesco termico a fusibile, che viene rilasciato a una temperatura di circa 74 °C e il telo si apre chiudendo la zona dell'incendio. Una molla di torsione situata nell'albero assicura una velocità di chiusura costante e la porta non richiede componenti aggiuntivi, ad esempio manovelle, per riaprirsi. È possibile produrre porte con dimensioni non standard e porte con parametri tecnici estesi, previa consultazione individuale.

ATTREZZATURA AGGIUNTIVA

• Classe di tenuta al fumo Sa e S200 possibile secondo la norma EN 13501-2:2016,
• antideflagrante secondo PN-EN, ATEX,
• possibilità di collegare un'ampia gamma di accessori elettrici come sistemi di allarme antincendio, monitoraggio della posizione delle porte, controllo degli accessi,
• centrale di allarme antincendio con alimentazione tampone, predisposta per la cooperazione con il sistema di allarme antincendio dell'oggetto e/o con i rilevatori di fumo/temperatura locali
• rivelatori di fumo/temperatura, possono essere disponibili apparecchiature elettriche da collegare al pannello di controllo: pannello di controllo elevato, rivelatori [fumo, temperatura, fumo/temperatura], unità di segnalazione [acustica, ottica, ottica/acustica], rivelatore di apertura e/o chiusura,
• operatori con opzione di caduta gravitazionale o di sollevamento manuale

DOCUMENTI DI AUTORIZZAZIONE ALL'IMMISSIONE IN COMMERCIO

Certificato di prestazione permanente

2434-CPR-0040 per EI60 / EW120

2434-CPR-0036 per EI120 / EW120

2434-CPR-0041 per EI90 / EW120
